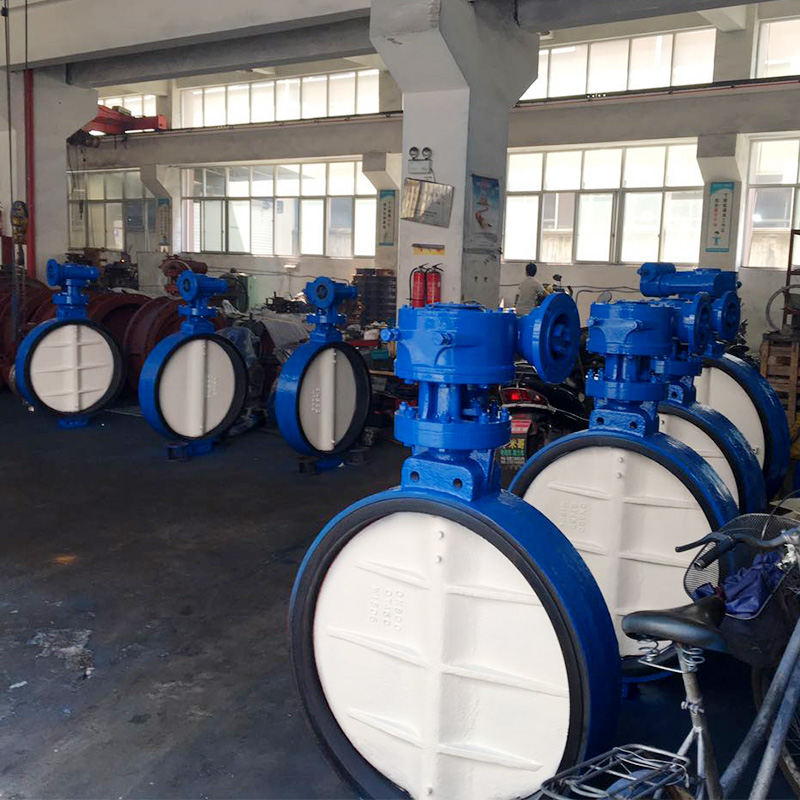

雙偏心軟密封蝶閥
一,雙偏心軟密封蝶閥概述
軟密封蝶閥通常也是中線蝶閥,它的驅動方式常見的有手柄,、渦輪,、氣動,、電動這四種。連接形式有對夾式和法蘭式兩種常見的。軟密封蝶閥的命名是因?yàn)槠涿芊饷娌馁|(zhì)?!败浢芊獾y在哪些場合使用”這個問題,影響因素就是軟密封蝶閥的密封面材質,。
雙偏心軟密封蝶閥的密封面材質常見的有EPDM三元乙丙橡膠,、NBR丁腈橡膠、PTFE聚四氟乙烯三種,這三種密封材質適應介質是不一樣的,,對應的蝶閥使用場合就不相同,,
EPDM三元乙丙橡膠,適用溫度-40~120℃,,適用介質包括水,、蒸汽等弱酸堿性介質,其優點是耐臭氧,、耐熱、耐老化,,以三元乙丙橡膠為密封面的軟密封蝶閥目前被廣泛用于建筑,、發電、水利等領域,。
NBR丁腈橡膠,,適用溫度-30~90℃,適用介質有水,、油品,、廢液等。其優點是耐油性好,,耐磨耐熱,,粘接力強;缺點是不耐低溫,、耐臭氧性差,,絕緣性能低劣,彈性稍低,。以丁腈橡膠為密封面的軟密封蝶閥被用于過潤滑油,、機油類,航空,、汽車,、印刷、紡織和機械制造業等領域,。
PTFE聚四氟乙烯,,適用溫度-196~200℃,適用介質是一些腐蝕性液體,,其優點是耐熱,、耐寒性優,耐一般化學藥品溶劑和幾乎所有液體,。以聚四氟乙烯為密封面的軟密封蝶閥目前被廣泛應用于化工,、石化、煉油,、化纖,、有色冶煉等領域,。
二,雙偏心軟密封蝶閥結構原理
雙偏心結構是在設計過程中,,圓盤偏離密封中心線表面形成第一個偏心;閥桿偏離管道中心線,,形成第二偏心距;兩個偏心結構使閥門密封對打開和關閉。圓盤在工藝過程中旋轉的角度越小,,便于座椅的拆卸,,減少摩擦,從而延長閥門的使用壽命,。
三,,雙偏心軟密封蝶閥產品特點
軟密封蝶閥通常特點有體積小、重量輕,、密封性能優良,,可以做的零泄漏。軟密封蝶閥可以在不同的場合使用,,需要我們根據自己的工況來選擇使用哪一種密封材質的軟密封蝶閥,。
1。蝶板采用流線型設計,,閥門阻力小,,壓力損失小。
2,。采用雙偏心結構,,減少密封面摩擦,延長閥門使用壽命,。緊急切斷閥
3,。蝶板密封圈采用T形結構,閥座采用高性能耐磨銅材料,,密封副線性密封,,開合扭矩小。###4,,密封圈易于更換,,易于維修。
5,。套管采用耐磨銅材料制成,,閥軸密封采用O形圈密封,耐磨損,。
6,,產品可垂直安裝,或我安裝好,適用性好,。
四,,雙偏心軟密封蝶閥主要部件:
蝶體、蝶板,、渦輪:球墨鑄鐵,、鑄鋼
閥軸:不銹鋼
閥座、軸套:鑄黃銅
密封圈:NBR,、EPDM
